政企SDH业务
政企SDH专线业务
SDH采用的信息结构等级称为同步传送模块STM-N(Synchronous Transport Mode,N=1,4, 16流程,64),最基本的模块为STM-1,四个STM-1同步复用构成STM-4,16个STM-1或四个 STM-4同步复用构成STM-16,四个STM-16同步复用构成STM-64,甚至四个STM-64同步复用构成STM-256;SDH采用块状的帧结构来承载信息,每帧由纵向9行和横向 270×N列字节组成,每个字节含8bit,整个帧结构分成段开销(Section OverHead,SOH)区、STM-N净负荷区和管理单元指针(AU PTR)区三个区域,其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活地传送,它又分为再生段开销(Regenerator Section OverHead,RSOH)和复用段开销(Multiplex Section OverHead, MSOH)。
SDH传输业务信号时各种业务信号要进入SDH的帧都要经过映射、定位和复用三个步骤。ITU-T G.707标准建议的复用映射结构如图所示。
映射是将各种速率的信号先经过码速调整装入相应的标准容器(C),再加入通道开销(POH)形成虚容器(VC)的过程,帧相位发生偏差称为帧偏移。
定位即是将帧偏移信息收进支路单元(TU)或管理单元(AU)的过程,它通过支路单元指针(TU PTR)或管理单元指针(AU PTR)的功能来实现。
复用的概念比较简单,复用是一种使多个低阶通道层的信号适配进高阶通道层,或把多个高阶通道层信号适配进复用层的过程。复用也就是通过字节交错间插方式把TU组织进高阶VC或把AU组织进STM-N的过程,由于经过TU和AU指针处理后的各VC支路信号已相位同步,因此该复用过程是同步复用原理与数据的串并变换相类似。

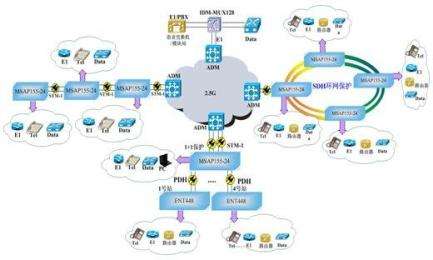

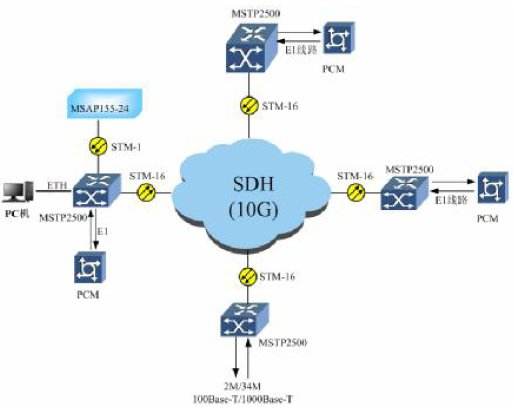

[3]SDH网络具有链型、星型、环型、树型和网孔型等结构形式,其中双环结构是一种常用的形式,因为其具有自愈功能,能提供较高的可靠性。较常用的有双纤单向通道保护环和双纤双向复用段保护环,其结构如下图所示。
SDH之所以能够快速发展这是与它自身的特点是分不开的,其具体特点如下:
特点优点
(1)SDH传输系统在国际上有统一的帧结构数字传输标准速率和标准的光路接口,使网管系统互通,因此有很好的横向兼容性,它能与现有的PDH完全兼容,并容纳各种新的业务信号,形成了全球统一的数字传输体制标准,提高了网络的可靠性。
(2)SDH接入系统的不同等级的码流在帧结构净负荷区内的排列非常有规律,而净负荷与网络是同步的,它利用软件能将高速信号一次直接分插出低速支路信号,实现了一次复用的特性,克服了PDH准同步复用方式对全部高速信号进行逐级分解然后再生复用的过程,由于大大简化了DXC,减少了背靠背的接口复用设备,改善了网络的业务传送透明性。
(3)由于采用了较先进的分插复用器(ADM)、数字交叉连接(DXC)、网络的自愈功能和重组功能就显得非常强大,具有较强的生存率。因SDH帧结构中安排了信号的5%开销比特,它的网管功能显得特别强大,并能统一形成网络管理系统,为网络的自动化、智能化、信道的利用率以及降低网络的维管费和生存能力起到了积极作用。
(4)由于SDH多种网络拓扑结构,它所组成的网络非常灵活,它能增强网监,运行管理和自动配置功能,优化了网络性能,同时也使网络运行灵活、安全、可靠,使网络的功能非常齐全和多样化。
(5)SDH有传输和交换的性能它的系列设备的构成能通过功能块的自由组合,实现了不同层次和各种拓扑结构的网络,十分灵活。
(6)SDH并不专属于某种传输介质,它可用于双绞线、同轴电缆,但SDH用于传输高数据率则需用光纤。这一特点表明,SDH既适合用作干线通道,也可作支线通道。例如,我国的国家与省级有线电视干线网就是采用SDH,而且它也便于与光纤电缆混合网(HFC)相兼容。
(7)从OSI模型的观点来看,SDH属于其最底层的物理层,并未对其高层有严格的限制,便于在SDH上采用各种网络技术,支持ATM或IP传输。
(8)SDH是严格同步的,从而保证了整个网络稳定可靠,误码少,且便于复用和调整。
(9)标准的开放型光接口可以在基本光缆段上实现横向兼容,降低了联网成本。
